Сградна термография Варна

Какво е сградна термография?

Сградната термография е неразрушителен диагностичен метод, при който чрез инфрачервена (термо) камера се визуализира разпределението на температурата по повърхностите на сградата. Това позволява да се идентифицират проблеми, невидими с просто око — загуби на топлина, некачествена изолация, мостове на студа, влага в конструкцията и дефекти в строителни елементи.

За разлика от термокамерата за течове, която е фокусирана върху намиране на ВиК течове, сградната термография е по-широк метод, приложим за цялостна диагностика на сградната обвивка, електрически инсталации и промишлени съоръжения.

Кога е нужна термография?

Термографският оглед е полезен в множество ситуации. Ето най-честите случаи, при които клиентите ни го заявяват:

Разлика: термография vs. термографско обследване

Двата термина се бъркат, но има съществена разлика:

• Термокамера за течове — специализирана услуга за намиране на скрити ВиК течове в стени, подове, тавани. Фокус: вода, тръби, канализация
• Сградна термография (тази страница) — по-широка диагностика на сградната обвивка и конструкция. Фокус: топлоизолация, енергийни загуби, мостове на студа, влага, промишлени обекти

Ако подозирате теч, посетете Термокамера за течове. Ако ви интересува топлоизолация, влага или енергийна ефективност — сградната термография е правилният избор.

Как протича термографският оглед

• Стъпка 1: Уговорка — обаждате се, описвате обекта и проблема. Уговаряме удобен час
• Стъпка 2: Подготовка — за най-добри резултати отоплението трябва да е включено поне 4 часа преди огледа. Прозорците да са затворени
• Стъпка 3: Оглед — сканираме стени, тавани, подове, прозорци с FLIR камера. Правим стотици термографски снимки
• Стъпка 4: Анализ — идентифицираме проблемните зони, анотираме снимките, определяме причините
• Стъпка 5: Доклад — получавате писмен доклад с термографски снимки, анализ и конкретни препоръки за отстраняване

Оптимални условия за термография

За да получите максимално точни и полезни резултати, е важно огледът да се проведе при подходящи условия:

• Температурна разлика — минимум 10°C между вътре и вън. Идеално: зимен период (октомври–март)
• Без директно слънце — слънчевото нагряване на фасадата изкривява резултатите. Предпочитан час: рано сутрин или вечер
• Без дъжд — мокрите повърхности дават неточни показания
• Отопление включено — поне 4 часа преди огледа за вътрешни стени
• Без скорошно проветряване — прозорци затворени поне 2 часа преди

Топлинни загуби и топлинни мостове на апартамент и къща

Термографията показва къде топлината излиза навън — не колко киловатчаса или евро губите. Затова е полезна като карта: преди саниране, след смяна на дограмата или когато в една стая е студено, въпреки че радиаторът работи.

В апартамент най-често гледаме:

• шева между дограмата и стената, перваза и ролетната кутия — най-честите студени ивици след смяна на прозорци;
• нишите зад радиаторите, където стената често е по-тънка;
• балконските плочи и ъглите, в които външната стена се среща с тавана или пода;
• фугите между панелите, а при тухлените сгради — бетонните колони и пояси;
• тавана на последния етаж — дали изолацията над него е равномерна.

Ако термограмата покаже студена ивица по фугата между панелите, уплътняването ѝ отвън е отделна задача за етажната собственост — вижте ремонт на панелни фуги.

Ако студената следа е по ръба на самото крило, а не по шева около касата, причината обикновено е в обкова или гумите — вижте ремонт на дограмата, преди да мислите за смяна на прозорците. Студена линия само по едно крило често значи, че то не е регулирано, а студ покрай всички крила — стари гуми и смяна на уплътненията.

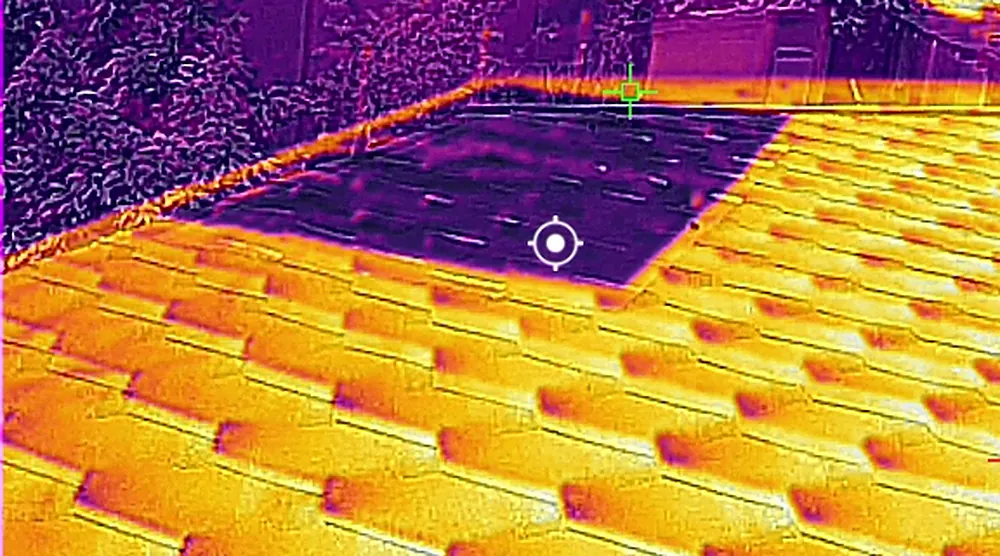

В къща добавяме покрива или плочата към неотопляемия таван, цокъла и връзката с основата, входната и гаражната врата, мястото, където коминът минава през покрива, и тръбите на отоплението в неотоплени помещения.

Студеното място на термограмата не винаги е топлинен мост — може да е и мокро. Когато се съмняваме, проверяваме мястото с влагомер; ако е мокро, търсим откъде идва водата. Ако ви трябват записани стойности за съсед или застраховател — вижте измерване на влажност. Студените ъгли с черни петна обикновено са конденз — обясняваме ги в мухъл и влага.

Ако фасадата не може да се пипне и остава изолация откъм стаята, рискът от конденз зад нея е описан във вътрешна изолация на стени.

Термографският оглед не е енергиен сертификат — сертификат за енергийни характеристики издават само лица, вписани в регистъра на Агенцията за устойчиво енергийно развитие. Термограмите могат да са полезно приложение към обследването за енергийна ефективност, но не го заместват. При приемане на нов апартамент огледът на изолацията и дограмата върви заедно с проверката за течове — вижте проверка при покупка на имот.

Кога има смисъл: разлика от 10–15 °C между вътре и навън

Топлинният мост се вижда, когато през стената тече достатъчно топлина. Минимумът е 10 °C разлика (вижте условията по-горе), а по-ясна картина има при 15 °C и повече. Във Варна зимите са меки: такава разлика има надеждно обикновено от ноември до март, а през октомври и април — само в по-студените дни, рано сутрин или вечер.

Освен условията по-горе:

• мебелите и пердетата да се отместят от външните стени, които ще снимаме;
• ако отоплението може да работи от предната вечер, картината е по-ясна, отколкото след минималните 4 часа;
• ако в уговорения ден разликата не е достатъчна, ще ви кажем и ще предложим друг ден, вместо да снимаме кадри, от които няма полза.

Същите условия важат и за тавана на последния етаж — студените петна по него показват къде липсва изолация отгоре. Какво следва — в изолация на таван.

Цени за сградна термография

• Термография на апартамент (до 100 м²) — от 59€
• Термография на къща (до 200 м²) — от 89€
• Термография на сграда / блок (фасада) — от 150€
• Промишлен обект (ел. табло, машини) — от 79€
• Енергиен одит (допълнение) — от 120€

Вижте пълния ценоразпис за всички услуги.

Нашето оборудване

Качеството на термографията зависи изцяло от оборудването и опита на оператора. Ние работим с:

• FLIR термокамера — професионален клас, резолюция 320x240 пиксела, термична чувствителност под 0.05°C
• Влагомер — за измерване на съдържанието на влага в строителни материали
• Термохигрометър — за измерване на температура и влажност на въздуха, определяне на точката на оросяване
• Софтуер за анализ — FLIR Tools за прецизна обработка на термограмите

Оборудване за термографско обследване

Често срещани ситуации при термографско обследване

Често задавани въпроси

Какво е сградна термография?

Сградната термография е неразрушителен метод за диагностика на сгради чрез инфрачервена камера. Открива проблеми с топлоизолацията, влага, мостове на студа и дефекти в конструкцията.

Каква е разликата между термография и термографско обследване?

Термокамерата за течове е фокусирана върху намиране на скрити ВиК течове. Термографията е по-широко понятие — включва диагностика на топлоизолация, енергийни загуби, електрически инсталации, промишлени съоръжения.

Кога е най-подходящото време за термография?

Най-подходящо е през отоплителния сезон (октомври–март), когато разликата между вътрешната и външната температура е най-голяма. Минимална разлика от 10°C е препоръчителна.

Колко струва термографски оглед?

Апартамент от 59€, къща от 89€, сграда/блок от 150€. Включва оглед, термографски снимки и писмен доклад.

Какъв доклад получавам?

Писмен доклад с термографски снимки, анотации на проблемните зони, анализ на причините и препоръки за отстраняване.

Какво оборудване използвате?

Професионална термокамера FLIR с резолюция 320x240 и чувствителност под 0.05°C. Допълнително — влагомер и термохигрометър.

По какво се различава термографията от обикновена проверка с термокамера?

Термографското обследване е комплексна процедура, която включва систематично сканиране на цялата сграда или конкретна зона, анализ на резултатите и изготвяне на подробен доклад. Обикновената проверка с термокамера е по-бърза и фокусирана върху конкретен проблем.

Колко време отнема пълно термографско обследване на апартамент?

Пълното обследване на стандартен апартамент (70-100 кв.м.) отнема 1-2 часа, включително сканиране на всички стени, подове, тавани и инсталации. Изготвянето на доклада отнема допълнителни 1-2 работни дни.

Може ли термография на топлинните загуби през октомври или април?

За влага и течове — да, по всяко време. За топлинни загуби трябва разлика от поне 10 °C, а по-добре 15 °C, между вътре и навън. През октомври и април във Варна такива дни има, но не всеки ден — проверяваме прогнозата и уговаряме студена сутрин. Надеждно такива условия има от ноември до март.

Технически параметри на термографското изследване

Качеството на термографското изследване зависи критично от техническите параметри на използваната апаратура и условията на заснемане. Нашата FLIR термокамера работи с разделителна способност 320×240 пиксела и термична чувствителност под 0.05°C, което позволява засичане на минимални температурни аномалии. Обхватът на измерване е от -20°C до +650°C, а честотата на обновяване — 60 Hz, осигуряваща плавно и детайлно изображение в реално време.

При сградно обследване термографията изисква температурна разлика между вътрешността и външността на сградата от поне 10°C. Затова оптималният сезон за пълно сградно обследване е от ноември до март, когато отоплението работи и фасадите са охладени. През летния период термографията е приложима за течове и влага, но не и за топлинни загуби на фасади. Заснемането се извършва в ранните сутрешни часове или вечерта, за да се избегне директното слънчево облъчване, което маскира температурните аномалии.

Всяко изследване завършва с подробен отчет, съдържащ термограми с цветова скала, маркирани проблемни зони, измерени температурни стойности и препоръки за отстраняване на дефектите. Отчетът се изготвя в рамките на 24-48 часа след огледа и се предоставя в PDF формат. При нужда от представяне пред ЕСК (етажна собственост) или строителен надзор, можем да подготвим разширена документация с чертежи и количествени сметки.

Термография за проверка на топлоизолация

Една от най-разпространените приложения на сградната термография е оценката на топлоизолацията. Топлинните мостове — участъци с повишена топлопроводимост — са основната причина за кондензация и появата на мухъл по стените. С термокамерата ясно се виждат зоните, през които топлината изтича: около прозорци и врати, по ъгли на стени, по бетонни колони и плочи, по места на прекъсване на изолацията.

При панелните блокове във Варна, построени през 70-те и 80-те години, топлинните мостове са практически навсякъде — панелните фуги, балконските плочи и перваните на прозорците са типични проблемни зони. След термографско обследване клиентите получават точна карта на загубите и могат да насочат инвестицията си само към критичните участъци, вместо да изолират цялата фасада.

За нови сгради термографията служи като инструмент за приемане на строителството. Строителният надзор може да провери дали изолацията е монтирана правилно и дали няма пропуснати участъци. Практиката показва, че в около 30% от новите сгради се открива поне един съществен дефект в изолацията, който без термокамера би останал незабелязан години наред.

Когато термограмата покаже къде са студените места, изпълнението е отделна работа — вижте топлоизолация: там е редът „снимки преди, изолация, снимки след“.

Термография на електрически инсталации и табла

Освен за ВиК и топлоизолация, термографията е изключително полезна за диагностика на електрически системи. Претоварени връзки, окислени контакти и разхлабени клеми генерират повишена температура, видима само с термокамера. При огледи на електрически табла често откриваме прегряващи автоматични прекъсвачи или клеми, които са потенциална причина за пожар.

За промишлени клиенти предлагаме периодични термографски обследвания на силови табла, трансформатори и кабелни трасета. Превантивната диагностика може да предотврати скъпоструващи аварии и прекъсвания на производството. Всяко обследване се документира с термограми и доклад, който отговаря на изискванията на застрахователните компании и контролните органи.

Приложения на термографията извън ВиК

Въпреки че основно се обръщат към нас за откриване на течове и проверка на изолация, термографията има много по-широко приложение. Извършваме термографски проверки на електрически табла за прегряващи контакти и автоматични прекъсвачи — превенция на пожари и скъпи аварии. Проверяваме слънчеви панели за дефектни клетки. Инспектираме отоплителни системи за запушени радиатори и неработещи вентили. Всяко от тези приложения се базира на същия принцип — температурните аномалии разкриват скрити проблеми, преди те да станат сериозни.

Термографското обследване е задължителна стъпка при енергийни одити на сгради съгласно Закона за енергийната ефективност. Предоставяме докладите в стандартен формат, приемлив от сертифициращите органи.

Термографското обследване е особено ценно за собствениците на по-стари сгради, където скрити проблеми с изолацията и влагата могат да останат незабелязани с години. Ранното им откриване предотвратява скъпи ремонти и подобрява енергийната ефективност на сградата. Свържете се с нас за консултация.
